Spécifications d'installation pour les appareillages moyenne et haute tension

L'installation d'armoires électriques moyenne et haute tension est une tâche hautement spécialisée et critique-en matière de sécurité qui doit strictement respecter les normes nationales et industrielles (telles que les normes GB et DL/T), les dessins de conception et les exigences techniques du fabricant. Voici les points clés des directives d’installation :

Réalisé conjointement avec le superviseur, le propriétaire et le fournisseur. Vérifiez si l'emballage est intact.

Vérifiez que le modèle, les spécifications et la quantité de l'équipement sont conformes aux dessins et à la liste.

Vérifiez si l’apparence du meuble est rayée, déformée ou rouillée et si la couche de peinture est intacte.

Vérifiez si les composants internes, les pièces isolantes et les jeux de barres sont endommagés, humides ou tombés.

Vérifier si les documents techniques accompagnant l'armoire (certificat de conformité, rapport d'essai en usine, manuel, dessins) sont complets.

Enregistrez l’inspection au déballage. S'il y a des problèmes, prenez des photos et signalez-les à temps.

1. Manutention et levage :

Utilisez un équipement de levage professionnel (tel que des cordes en nylon) et évitez strictement d'utiliser des câbles en acier pour entrer en contact avec le corps de l'armoire afin d'éviter d'endommager la peinture et la structure.

Maintenez l'armoire stable et évitez les vibrations graves, l'inclinaison ou le renversement. Habituellement, il doit être soulevé à partir des points de levage dédiés situés en bas.

2. Positionnement et disposition :

Selon l'ordre de disposition spécifié dans les dessins de conception, déplacez les armoires de commutation une par une sur l'acier du canal de fondation.

Commencez par l'armoire de référence d'un côté (généralement le milieu ou le côté proche du mur) et positionnez-la grossièrement en premier.

3. Ajustement et fixation :

Réglage de la planéité : utilisez une jauge de niveau (avec une précision d'au moins 0,5 mm/m) et des entretoises pour régler la verticalité et la planéité de l'armoire. Exigences : La verticalité d'une seule armoire doit être inférieure à 1,5 mm/m, l'écart de niveau supérieur de la rangée d'armoires doit être inférieur à 2 mm et l'écart de niveau supérieur des armoires adjacentes doit être inférieur à 1 mm.

Écart et planéité : Ajustez l'écart entre les armoires adjacentes pour qu'il soit serré et uniforme (généralement inférieur à 1,5 mm). L'avant de la rangée d'armoires doit être sur le même plan et l'écart de la surface du panneau doit être inférieur à 1 mm.

Fixation : Une fois le réglage qualifié, utilisez des méthodes de soudage ou de connexion par boulons pour fixer fermement l'armoire à l'acier du canal de fondation. Le soudage direct sur le coffret est strictement interdit. Le couple de serrage pour la fixation des boulons doit être conforme aux exigences.

Connexion des armoires : utilisez les boulons spéciaux et les plaques de connexion fournis par le fabricant pour connecter de manière fiable les armoires adjacentes afin de garantir qu'elles forment un tout. La cloison du compartiment des jeux de barres doit être installée en place et correctement scellée.

IInstallation de jeux de barres et de conducteurs internes

1. Inspection des jeux de barres : La surface du jeu de barres (bande de cuivre ou bande d'aluminium) doit être lisse, plate, exempte de fissures et de déformations. La soudure ou l’argenture sur les surfaces de connexion doivent être intactes.

2. Installation des jeux de barres :

Assembler selon le numéro de série du fabricant et l'ordre spécifié dans les dessins.

Traitement des surfaces de connexion : Les surfaces de connexion doivent être propres, lisses et exemptes de couches d'oxyde. Appliquer une graisse spéciale power composite (pâte conductrice) et interdire l'utilisation de vaseline industrielle ou d'autres huiles.

Fixation avec des boulons : utilisez une clé dynamométrique et suivez le couple et la séquence spécifiés par le fabricant (du milieu vers les deux côtés) pour serrer en croix et en diagonale. La valeur du couple doit répondre aux normes pour garantir la résistance de contact minimale. La longueur exposée de la tête du boulon doit être de 2 à 3 boulons.

Distance de sécurité : Vérifier strictement les dégagements électriques de sécurité entre la même phase, par rapport à la terre, et le corps sous tension par rapport au corps de l'armoire et à la porte, et doit être conforme aux exigences de la norme.

Marquage des phases : Les marquages ​​de séquence de phases (A jaune, B vert, C rouge) pour le jeu de barres principal et les jeux de barres de dérivation doivent être clairs, corrects, complets et dans la même position.

Vérifiez si la piste du chariot est plate et parallèle. Assurez-vous que le chariot peut être facilement poussé et retiré sans aucun blocage.

Le chariot de l'appareillage de commutation doit être positionné avec précision et verrouillé solidement en position de travail, en position de test et en position ouverte.

Le centre des contacts mobiles et statiques (fiches isolantes) doit être aligné et la profondeur d'insertion doit répondre aux exigences. Les surfaces de contact doivent être propres et une petite quantité de graisse lubrifiante spéciale peut être appliquée.

Effectuez le test de fonctionnement mécanique du chariot de l'appareillage pour vérifier si la fonction de verrouillage « cinq préventions » est fiable et flexible.

Disjoncteur fixe : installez-le fermement sur le cadre de l'armoire selon les instructions, et connectez le circuit principal et le mécanisme de commande.

1. Câblage secondaire :

Suivez les dessins de conception et les schémas des borniers pour le câblage.

Utilisez des fils isolés à âme de cuivre multi-à section transversale standard et-codés par couleur. Le câblage doit être correct, sécurisé, soigné et clair.

Les faisceaux de fils doivent être soigneusement regroupés et fermement fixés pour éviter tout croisement. Laisser une marge appropriée pour ne pas affecter le fonctionnement de l'équipement ainsi que l'ouverture et la fermeture du panneau de porte.

Chaque connexion de borne ne doit pas dépasser deux fils. Les extrémités des fils doivent être serties sur des bornes en cuivre dédiées.

2. Installation du système de mise à la terre (crucial) :

Connexion au réseau de mise à la terre principal : connectez au moins deux points différents de lignes principales de mise à la terre (généralement supérieures ou égales à de l'acier plat galvanisé de 40 x 4 mm) de la grille de mise à la terre principale de la sous-station à la salle à haute tension-.

Barre omnibus de mise à la terre de l'armoire de commande : Au bas de chaque rangée d'armoires de commande, une barre omnibus en cuivre de mise à la terre dédiée et continue (généralement supérieure ou égale à une barre omnibus en cuivre de 40 x 4 mm ou 50 x 5 mm) doit être définie. Cette barre omnibus en cuivre doit être soudée de manière fiable aux deux lignes principales de mise à la terre ci-dessus.

Mise à la terre de l'armoire : le cadre métallique et le panneau de porte métallique de chaque armoire électrique doivent être connectés de manière fiable à la barre omnibus de mise à la terre interne avec une bande tressée en cuivre d'une superficie d'au moins 50 mm². Les points de connexion doivent utiliser des boulons anti-anti-desserrage.

Mise à la terre des composants : les bornes de mise à la terre des disjoncteurs, des transformateurs, des parafoudres, etc. doivent être connectées à la barre omnibus de mise à la terre interne avec un fil de mise à la terre dédié (tel qu'un fil tressé en cuivre supérieur ou égal à 25 mm²).

Mise à la terre de type - : les barres omnibus de mise à la terre des rangées d'armoires doivent être connectées de manière fiable aux deux extrémités à la grille de mise à la terre principale pour garantir que l'ensemble du réseau d'armoires de commande se trouve dans la même grille de terre équipotentielle.

Inspection de la fonction de verrouillage "Cinq-prévention"

Après l'installation, chacune des "cinq-fonctions de prévention" doit être vérifiée élément par élément et strictement pour garantir une fiabilité à 100 % :

1. Empêcher le déclenchement ou la fermeture incorrecte des disjoncteurs (généralement via des verrous codés ou des systèmes anti-erreur-de micro-ordinateur).

2. Empêcher l'ouverture ou la fermeture des sectionneurs (ou de l'appareillage) lorsque la charge est sous tension.

3. Empêcher de connecter les fils de mise à la terre (fermer l'interrupteur à couteau de mise à la terre).

4. Empêcher la mise sous tension avec les fils de mise à la terre (interrupteur à couteau de mise à la terre fermé).

5. Évitez d'entrer par erreur dans les compartiments sous tension.

L'installation d'armoires électriques moyenne et haute tension est un projet systématique. Le principe de base est « la précision, la fermeté, la fiabilité et la sécurité ». Les opérations standardisées doivent être respectées et la qualité des connexions des jeux de barres, la fiabilité de la mise à la terre et les fonctions de verrouillage des « cinq préventions » doivent être strictement contrôlées comme les trois lignes vitales. Grâce à des tests de mise en service stricts, la qualité globale de l'installation peut être vérifiée, garantissant ainsi que l'équipement est mis en service de manière sûre et fiable.

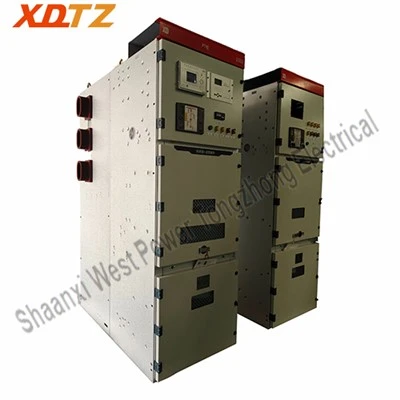

KYN28-12 équipements de commutation intérieurs blindés à boîtier métallique(ci-après dénommé appareillage KYN28-12) convient aux systèmes d'alimentation triphasés AC 50 Hz, 7,2 ~ 17,5 kV à jeu de barres unique et à jeu de barres unique, avec une fonction parfaite « à cinq épreuves ». La partie amovible de l'armoire de distribution peut être équipée d'un disjoncteur à vide extractible ou d'un contacteur à vide, d'un chariot d'isolation, d'un chariot PT et d'autres composants.
