Dans les systèmes de distribution d'énergie-basse tension,disjoncteursagir en tant que « gardiens » de la sécurité des circuits. Cependant, les déclenchements fréquents pendant le fonctionnement réel provoquent souvent des maux de tête pour le personnel de maintenance. Un déclenchement n’est pas simplement une panne d’équipement ; cela indique généralement quatre causes principales. La clarification de ces causes est une condition préalable pour un diagnostic efficace des défauts et pour garantir la fiabilité de l'alimentation électrique.
la surcharge est la condition de déclenchement la plus courante
L’essence de la surcharge est l’effet d’accumulation de chaleur. Lorsque des charges élevées-puissance telles que des climatiseurs et des chauffe-eau électriques sont connectées simultanément au circuit, le courant de fonctionnement approche ou dépasse ledisjoncteurseuil nominal pendant une période prolongée. Selon la loi de Joule, une augmentation du courant entraîne une augmentation quadratique de la chaleur générée dans la ligne. Le bilame à l'intérieur du disjoncteur se plie et se déforme sous l'effet de la chaleur, déclenchant le déclenchement lorsque le seuil de fonctionnement est atteint. Il convient de noter que des câbles trop fins ou des connexions desserrées aux bornes augmentent considérablement la résistance de contact. La température élevée localisée qui en résulte exacerbe encore l'accumulation de chaleur, provoquant ledisjoncteurse déclencher anormalement même si la puissance totale n'est pas dépassée.
les défauts de court-circuit-sont la cause la plus destructrice
Lorsqu'un conducteur de phase est en contact direct avec le conducteur neutre, ou lorsqu'un conducteur de phase est court-circuité-à la terre, l'impédance du circuit s'approche instantanément de zéro et le courant de court-peut atteindre des dizaines de fois le courant nominal. À ce moment-là, le déclencheur électromagnétique à l'intérieur du disjoncteur se déclenchera instantanément, obtenant un déclenchement instantané « sans délai ». Les courts-circuits proviennent généralement de dommages à la couche isolante de la ligne causés par une force externe ou d'une panne de composants internes d'appareils électriques (tels que des condensateurs et des transistors de puissance). De tels défauts s'accompagnent souvent de caractéristiques évidentes telles qu'une odeur de brûlé et de fumée. Lors du dépannage, toutes les charges doivent d'abord être déconnectées, puis le point de défaut doit être localisé par un test de résistance d'isolement segmenté.
Le déclenchement du courant de fuite est souvent diagnostiqué à tort comme un court-circuit
Disjoncteursavec protection contre les courants de fuite (RCBO), disposent d'un-transformateur de courant homopolaire-intégré pour surveiller la somme vectorielle du conducteur de phase et du conducteur neutre. Lorsque l'isolation de la ligne ou de l'équipement vieillit ou devient humide, provoquant une fuite de courant à travers le chemin de mise à la terre, la somme vectorielle n'est pas nulle. Une fois que le courant résiduel dépasse la valeur de fonctionnement définie (généralement 30 mA dans les applications domestiques et 30 mA-300 mA dans les applications industrielles), le module de protection contre le courant résiduel déclenche un déclenchement en quelques millisecondes. Les caractéristiques typiques de ce type de défaut sont les suivantes : déclenchement immédiat après la fermeture et déclenchement du bouton de réarmement (indicateur de courant de fuite), ce qui est clairement différent du comportement en cas de surcharge ou de court-circuit.
l'état de l'équipement lui-même et les interférences environnementales ne doivent pas être ignorés
Après des interruptions répétées de courant élevé-, l'érosion des contacts du disjoncteur entraîne une augmentation de la résistance de contact, ce qui entraîne une augmentation supplémentaire de la température sous charge normale et provoque des dysfonctionnements de déclenchement thermique. De plus, dans des environnements à température élevée-et à humidité élevée-, la dérive des paramètres des composants électroniques ou de fortes interférences électromagnétiques avec le circuit de détection de courant résiduel peuvent également provoquer un déclenchement non-défectueux.
En résumé, le dépannage des problèmes de déclenchement doit suivre le principe « externe d'abord, interne ensuite ; simple d'abord, complexe ensuite ». Tout d’abord, déconnectez toutes les charges et testez le rétablissement de l’alimentation. S'il se déclenche toujours, concentrez-vous sur la vérification de l'isolation de la ligne etcourts-circuits; s'il se déclenche sous charge, calculez la correspondance de puissance et de diamètre de fil. Il est essentiel de localiser avec précision la cause pour éliminer les dangers cachés à la source et garantir la stabilité du système à long terme.

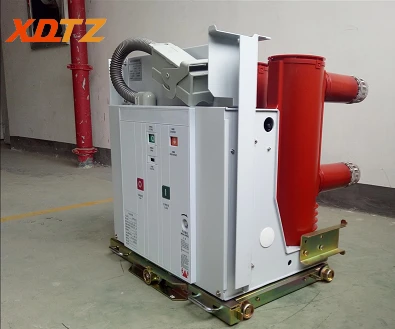

Isi tu veux en savoir plus surVTZ-Série 12 intérieure à phase sélectiveCommutation d'un disjoncteur à vide intelligent,veuillez nous contacter à tout moment.
