Que signifie 100/5 sur un transformateur de courant ? -Blog

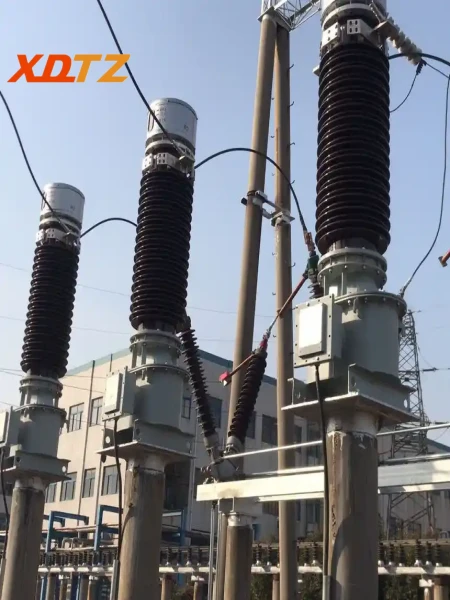

Les transformateurs de courant sont des composants essentiels des systèmes électriques, transformant des courants élevés en courants plus faibles destinés à être utilisés dans les équipements de mesure et de protection. Quand on voit 100/5 ou 100/5A marqué sur untransformateur de courant, qu'est-ce que cela signifie concrètement ?

1. Que signifie 100/5 sur un transformateur de courant ?

Le marquage 100/5 sur untransformateur de courant(CT) indique un rapport de transformation actuel. Le 100 représente le courant du côté primaire (le côté haute tension ou chemin de courant principal), tandis que le 5 représente le courant du côté secondaire (le côté sortie du transformateur de courant). Cela signifie que lorsqu'un courant de 100 ampères traverse le TC, le côté secondaire produira un courant proportionnel de 5 ampères. Cette transformation est nécessaire pour les équipements de protection et de mesure, qui sont généralement conçus pour gérer des courants relativement faibles.

2. Comment fonctionnent les transformateurs de courant

Les transformateurs de courant fonctionnent sur le principe de l'induction électromagnétique. Lorsqu'un courant important traverse le côté primaire, il crée un champ magnétique dans le noyau du TC, induisant un courant plus faible du côté secondaire. Ce processus suit la loi du circuit d'Ampère et la loi de l'induction électromagnétique de Faraday. Cette transformation étant linéaire, le rapport entre les courants primaire et secondaire reste constant. C'est pourquoi le rapport de transformation est indiqué sur le CT, tel que 100/5.

3. La signification du caractère « A »

Dans les systèmes électriques, "A" représente généralement l'unité de courant-l'ampère. Par conséquent, lorsque vous voyez 100/5A sur untransformateur de courant, le « A » indique que la valeur du courant de sortie de 5 ampères est de 5 ampères. Il s'agit d'une notation normalisée au niveau international utilisée pour indiquer clairement l'unité de courant de sortie d'untransformateur de courant.

4. Utilisation de transformateurs de courant pour la mesure et la protection

En tirant parti de la fonction de transformation detransformateurs de courant, des équipements de mesure et de protection standard peuvent être utilisés pour gérer des courants qui seraient autrement trop importants pour être gérés directement. Par exemple, dans les systèmes de surveillance du réseau électrique, les transformateurs de courant peuvent être utilisés pour réduire le courant délivré aux équipements de surveillance, garantissant ainsi un bon fonctionnement tout en reflétant avec précision les conditions actuelles du réseau. De même, en cas de court-circuit ou autre défaut du réseau, des dispositifs de protection peuvent surveiller la sortie du TC et déconnecter rapidement le circuit, évitant ainsi d'endommager l'équipement et réduisant les risques pour la sécurité.

En bref

Le ratio 100/5 sur untransformateur de courantreprésente le rapport de transformation du courant, un paramètre technique critique qui affecte non seulement la précision de la mesure du courant, mais qui a également un impact direct sur le fonctionnement sûr et stable du réseau électrique. Comprendre la signification et les principes de fonctionnement de ce rapport est crucial pour comprendre les mécanismes de mesure et de protection dans les systèmes électriques.
