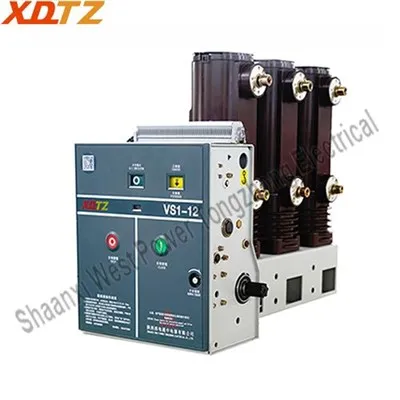

Le disjoncteur à vide de 12 kV avec mécanisme de fonctionnement latéral est conçu pour les appareils de commutation intérieure avec une tension nominale de 12 kV et une fréquence AC de 50/60 Hz . Il incorpore la série VTZ de notre entreprise, en fonction de la série dérivée de la série. avec son mécanisme opérationnel ulté les entreprises, ainsi que l'équipement de réseau électrique, et est principalement conçu pour les unités principales de l'anneau d'alimentation urbaine .

Spécifications du produit

SpécificationSheet

IA

Hôtel Mandarin Oriental de Shenzhen

Non .	Nom	Unité	Données
1	Tension nominale	kv	12
2	Fréquence nominale	HZ	50/60
3	ClasséCactuel	A	630/1250/1600
4	ClasséPore FrequiseWithstandVvoltage	kv	48(À travers les lacunes de contact) / 42(À la terre)
5	ClasséLsiéninsigneImPulseWithstandVvoltage	kv	75
6	ClasséShort-CircuitBrécolteCurrent	ka	25/31.5
7	Classé Short-CircuitMà partCcourant (Peak)	ka	63/80
8	ClasséWithstandCcourant (Peak)	ka	63/80
9	ClasséDurationShort-Ccircuit	s	4
10	OpérationCycles àRatedShort-CircuitBrécolteCactuel	Fois	E2
11	MécaniqueEnorme	Fois	10000
12	Opération standardSéquilibre	-	O-0.3s-CO-180s-CO O-180s-CO-180s-CO
13	Admissible WEAr THickness deCaTACT	MM	Moins ou égal à 3

Caractéristiques mécaniques

Non .	Nom	Unité	Données
1	Autorisation entreDéplacé et fixé CaTACT	MM	9±1
2	ContactSurchauffer	MM	3.5±0.5
3	MoyenneCperdantSexprimé	m/s	0.7±0.2
4	MoyenneOpencherSexprimé (AvergerSexpriméde la première ouvertureà 6mm)	m/s	1.1±0.2
5	ClasséCaTACT Pression	N	2500±200N(25ka) 3100±200N(31,5A)
6	Temps de clôture	MS	30-70
7	Temps d'ouverture	MS	20-50
8	ContactBondulationDuration àCperdantOpénement	MS	Moins ou égal à 3
9	No-simultanéité deClôture/Opencher Opérationsde 3-Phaser	MS	Moins ou égal à 2

Avantages du produit

Le disjoncteur à vide de 12 kV avec mécanisme de fonctionnement latéral offre de nombreux avantages:

Performance du disjoncteur

Rencontre e 2- c 2- normes M2 .

Maintenance pratique

La conception du mécanisme modulaire permet un remplacement facile des bobines de fermeture et d'ouverture sans démonter d'autres composants .

Excellentes performances d'isolation

Le circuit conducteur principal utilise un cylindre isolé composé de résine époxy à haute résine APG, qui dépasse les normes IEC dans les performances d'isolation .

Adaptabilité élevée

Les trois phases du disjoncteur sont disposées de l'intérieur à l'extérieur, avec une profondeur de l'armoire minimale de 900 mm, ce qui le rend adapté à divers environnements . Le disjoncteur peut être équipé d'une interlocalisation mécanique pour une intégration transparente avec l'interrupteur d'isolement et un commutateur de mise à la terre de l'armoire, assurant une sécurité élevée . et un commutateur de mise à la terre de l'armoire, assurant une sécurité élevée .

Applications de produits

Le disjoncteur à vide de 12 kV avec mécanisme de fonctionnement latéral a de nombreuses applications:

Systèmes de distribution communautaire urbaine

Équipement de sous-station mobile

Entreprises industrielles et mines

Dessin de contour du produit

12kV Vacuum Circuit Breaker with Lateral Operating Mechanism manufacturer

Remarque: Le disjoncteur de vide de 12 kV avec mécanisme de fonctionnement latéral offre plusieurs options de configuration:

- Le câblage principal du circuit conducteur principal peut être positionné sur le côté gauche ou droit .

- L'arbre principal du disjoncteur de 12 kV avec mécanisme de fonctionnement latéral peut être étendu au côté gauche ou droit, permettant l'installation de pièces correspondantes pour l'emboîtement de l'armoire .

- De plus, le levier d'opération mécanique d'ouverture peut être étendu à gauche ou à droite en haut, facilitant la connexion transparente à l'armoire pour répondre aux exigences de sécurité opérationnelles spécifiques pour les utilisateurs .

Schéma de câblage secondaire

12kV Vacuum Circuit Breaker with Lateral Operating Mechanism factory
