Contacteurs sous vide CA haute tension-série JCZ1

Les contacteurs à vide haute tension CA -de la série JCZ1 (ci-après dénommés « contacteurs ») sont conçus pour être utilisés dans les réseaux électriques CA fonctionnant à 50–60 Hz, avec une tension de fonctionnement nominale du circuit principal de 7,2 kV ou 12 kV et un courant nominal de 630 A ou moins. Ils sont utilisés pour la commutation à distance, la déconnexion ainsi que le démarrage et le contrôle fréquents des moteurs à courant alternatif, et sont particulièrement adaptés à une utilisation en combinaison avec des fusibles et divers dispositifs de protection en remplacement des disjoncteurs à vide.

                      Contacteurs à vide CA haute tension-série JCZ1 a de nombreuses applications :

1. Contrôle du moteur : démarrage, arrêt et inversion fréquents de moteurs asynchrones/synchrones à haute tension - (par exemple, dans les industries minières, métallurgiques, chimiques et mécaniques)

2. Commutation de transformateur : commutation fréquente des transformateurs de distribution et des transformateurs redresseurs (AC-6a)

3. Commutation de batterie de condensateurs : commutation fréquente de batteries de condensateurs de compensation de puissance réactive (AC-6b, optimisé pour le type JCZ1C)

4. Circuit FC (contacteur-combinaison de fusibles) : utilisé dans les appareillages de commutation moyenne tension-pour une protection et un contrôle intégrés

5. Dispositifs de mise à la terre/de suppression d'arc : commutation fréquente des armoires de résistances de mise à la terre du point neutre du générateur et des circuits de bobine de suppression d'arc.

6. Autres charges : applications d'exploitation fréquentes telles que les fours électriques, les équipements de redressement, les convertisseurs de fréquence haute tension - et l'alimentation électrique de traction du transport ferroviaire.

1. Longue durée de vie électrique et entretien minimal :La structure scellée de l'interrupteur à vide empêche l'oxydation et l'érosion des contacts, ce qui entraîne une durée de vie électrique plusieurs fois plus longue que celle des contacteurs à soufflage magnétique-sans huile- ; pratiquement sans entretien-, ne nécessitant aucune vidange d'huile ni ajustement de l'écart de contact.

2. Convient pour un fonctionnement fréquent :Capable de fonctionner à des fréquences de fonctionnement élevées (jusqu'à des centaines de fois/heure), adapté aux moteurs, condensateurs, fours électriques et autres applications nécessitant des démarrages-arrêts et commutations fréquents, et moins sujet aux dommages.

3. Pouvoir de coupure fiable et temps d’arc court :Le mécanisme d'extinction diélectrique sous vide permet une extinction rapide de l'arc, une faible surtension et un impact minimal sur le réseau électrique et la charge, ce qui le rend adapté à la commutation de charges inductives/capacitives telles que des condensateurs et des moteurs.

4. Petite taille et structure compacte :Comparé aux contacteurs haute tension-traditionnels, il présente une taille globale plus petite, ce qui facilite l'installation dans les appareillages de commutation, les armoires FC et les armoires de commande de moteur, tout en économisant de l'espace.

5. Longue durée de vie mécanique :Le mécanisme simple et fiable offre une durée de vie mécanique pouvant atteindre des millions de cycles, un fonctionnement stable et un faible taux de défaillance.

6. Aucun risque d'incendie ou d'explosion, respectueux de l'environnement et sûr :Il ne produit ni pétrole, ni gaz, ni fluide inflammable, empêchant ainsi la pulvérisation d'huile, les fuites de gaz et les explosions ; il ne produit pas de gaz toxiques, ce qui le rend adapté aux environnements intérieurs, souterrains et chimiques avec des exigences de sécurité élevées

1. Cette série de contacteurs se compose d'un cadre isolé, d'une base métallique, d'un bras de manivelle de transmission, d'un système électromagnétique, d'un interrupteur auxiliaire et d'un tube de commutateur à vide (voir Figure 1). Lorsque la bobine électromagnétique est alimentée par une tension de commande, l'induit entraîne le bras de manivelle, fermant les contacts principaux à l'intérieur du tube de l'interrupteur à vide. Lorsque la bobine électromagnétique est hors tension-, les contacts principaux s'ouvrent sous l'action du ressort d'ouverture.

2. Le tube du vacuostat se compose d'un couvercle supérieur, d'un couvercle inférieur, d'un soufflet métallique et d'un tube en céramique. L'enveloppe extérieure du tube de l'interrupteur à vide est constituée à 95 % d'un matériau isolant en céramique dans un tube en céramique ondulé, qui présente une grande ligne de fuite, une résistance mécanique, une résistance à la chaleur et une résistance aux chocs élevées. Une paire de contacts mobiles et fixes sont encapsulés à l'intérieur du tube du commutateur à vide. Le matériau de contact est un Cu-résistant à l'usure-W-Wc avec une faible valeur de coupe de courant-. Cela réduit les surtensions provoquées par la coupure de courant pendant le processus de coupure tout en répondant aux exigences de performances de coupure, améliorant ainsi la durée de vie du tube de l'interrupteur à vide. Lorsque le soufflet métallique se déplace axialement, il entraîne le contact mobile pour effectuer l'action d'ouverture et de fermeture.

3. Le système électromagnétique, prenant en compte la bonne adéquation des caractéristiques réelles d'attraction et de réaction et tirant parti des avantages du faible bruit et des économies d'énergie pendant le fonctionnement du contacteur, adopte un système à double bobine CC - composé d'enroulements de démarrage et de maintien, commutés via un interrupteur auxiliaire. Pour faciliter le fonctionnement sur alimentation CA, le contacteur est équipé d'un pont redresseur.

4. Verrouillage mécanique : lorsque la bobine de fermeture est alimentée, le contacteur se ferme et le verrouillage mécanique s'enclenche ; lorsque la bobine de déclenchement est alimentée, le verrouillage mécanique se désengage et le contacteur se libère. Lorsque la bobine de déclenchement est chaude, sa tension reste comprise entre 85 % et 110 % de Us, garantissant un déclenchement fiable du contacteur.

5. Nombre de pôles du circuit principal : un, trois ou plusieurs pôles.

6. Tension d'alimentation de contrôle : AC 110 V, 220 V. D'autres tensions peuvent être personnalisées en fonction des besoins de l'utilisateur.

7. Système électromagnétique CC : l’alimentation de commande CA est fournie aux bobines via un pont redresseur.

8. Les contacts du circuit auxiliaire doivent être quatre normalement ouverts et trois normalement fermés.

9. Le courant de chauffage nominal du circuit de contact de l'interrupteur auxiliaire est de 5A.

10. Cycle de service nominal : cycle de service intermittent à long-terme, cycle de service répétitif à court-temps (cycle de service nominal 40 %).

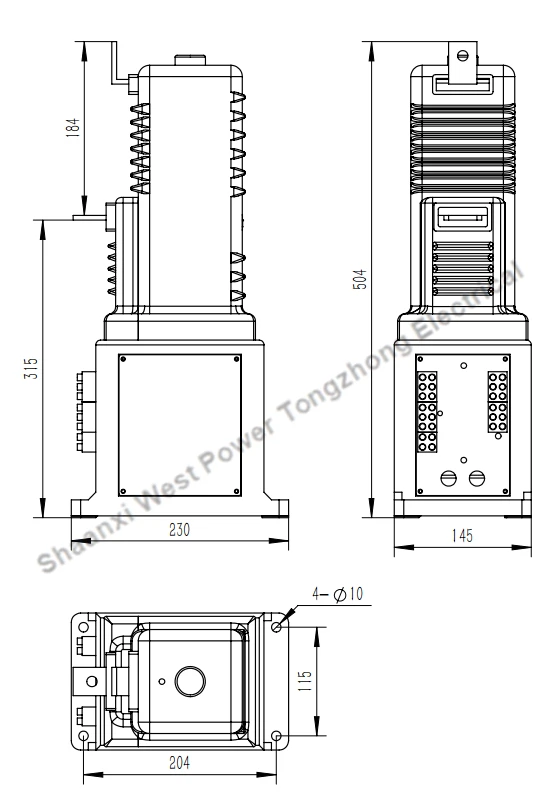

Dimensions et dimensions de montage unipolaires de la série JCZ1-D

Figure 2 Série à aimants permanents JCZ1-NS : dimensions unipolaires et dimensions de montage

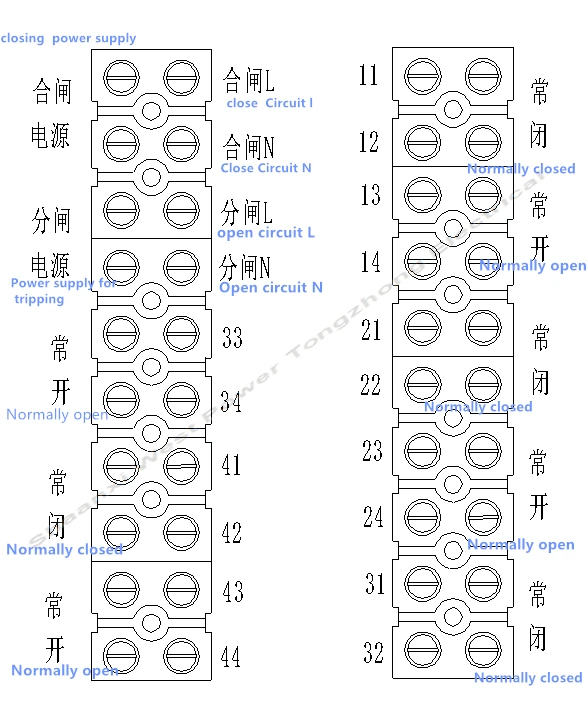

Figure 3 Schéma de câblage externe unipolaire série JCZ1-D

     Figure 4 Schéma de câblage externe unipolaire de la série à aimants permanents JCZ1-NST
