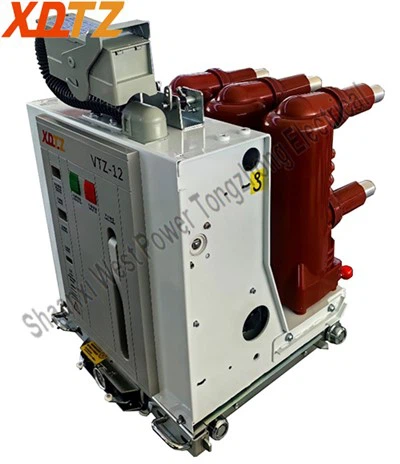

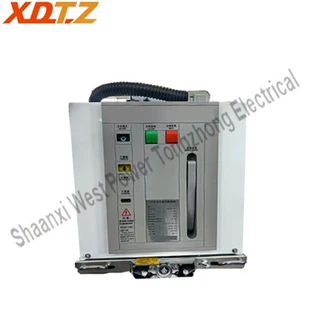

Brexer à vide à vide à haute tension VTZ-12 Contracteur à haute tension (modèle spécial de Tongzhong Electric) est une d'appareil de commutation intérieur pour la tension nominale 12kV, AC 50 / 60Hz. Il adopte un mécanisme de fonctionnement de l'aimant permanent et convient aux occasions spéciales dans diverses entreprises industrielles et mines et équipements électriques. L'unité de chariot peut être directement utilisée avec la l'appareil de commutation KYN28A-12, remplaçant directement le disjoncteur à vide intégré en trois phases ordinaire dans l'appareillage existant.

Spécifications du produit

Spécification Sheet

Non.	Nom	Unité	Données
1	Tension nominale	kv	12
2	Fréquence nominale	HZ	50/60
3	Courant nominal	A	630/1250
4	Tension de fréquence de puissance nominale	kv	48 (valeur commune) / 42 (sur la distance d'isolement)
5	Impulsion d'éclairage nominale tension	kv	85 (valeur commune) / 75 (sur la distance d'isolement)
6	Courant de rupture court-circuit noté	ka	25/31.5
7	Circuit à court-circuit nominal (pic)	ka	63/80
8	COURANT DE RÉTUSSANCE (PEAK)	ka	63/80
9	Durée nominale de court-circuit	s	4
10	Cycles de fonctionnement à un courant de rupture court-circuit noté	Fois	E2
11	Endurance mécanique	Fois	10000
12	Séquence opérationnelle standard	-	O-0.3S-CO-180S-CO
13	All0wable portant l'épaisseur des contacts	MM	Moins ou égal à 3

MécaniqueCcaractéristiques

Non.	Nom	Unité	Données
1	Autorisation entre les contacts ouverts	MM	9±1
2	Dépasser	MM	3.5±0.5
3	Vitesse de clôture moyenne	m/s	0.7±0.2
4	Vitesse d'ouverture moyenne (vitesse moyenne à 6 mm d'ouverture initiale)	m/s	1.4±0.2
5	Noté Ajout de la force finale de contact externe	N	2500 ± 200 N (25KA) 3100 ± 200N (31,5A)
6	Prendre le temps	MS	15 ~ 35 ms
7	Temps de rupture	MS	Moins ou égal à 15
8	Contactez la durée de rebond à l'opération de clôture	MS	Moins ou égal à 2
9	Clôture / ouvrir sans simultanéité des contacts triphasés	MS	Moins ou égal à 2

Avantages du produit

Le disjoncteur à vide à haute tension VTZ-12 sous-contrôlé en phase intérieure présente de nombreux avantages:

Performances du disjoncteur:

E2-C2-M2

Structure simple et fiable:

Mécanisme de l'aimant permanent, conception indépendante en trois phases, contrôle indépendant des phases A, B et C;

Conductivité élevée

Une conception de circuit conducteur rationnel répond à l'exigence d'élévation de la température de 1,1 fois le courant nominal;

Haute conductivité:

La conception du circuit conducteur raisonnable répond au niveau d'élévation de la température de 1,1 fois le courant nominal;

Adaptabilité élevée:

Ce produit est de taille identique aux commutateurs d'armoires conventionnels de la série Kyn28-12, éliminant le besoin de conception spéciale de l'armoire et le rendant adapté à une variété d'environnements de conversion de puissance.

Applications de produits

Le disjoncteur à vide à haute tension VTZ-12 contrôlé par la phase intérieure a de nombreuses applications:

Disjoncteur de mise à la terre monophasé

Site de protection du système de réseau électrique

Commutation de phase et puissance réactive

site de compensation

Site de test spécial

Dessin de contour du produit

VTZ-12 indoor phase-controlled vacuum circuit breaker drawing

Schéma de câblage du produit

Les disjoncteurs contrôlés par la série VTZ-12 sont des produits de circulation personnalisés et le mode de ligne secondaire doit être déterminé en fonction de l'environnement de fonctionnement de l'utilisateur.
